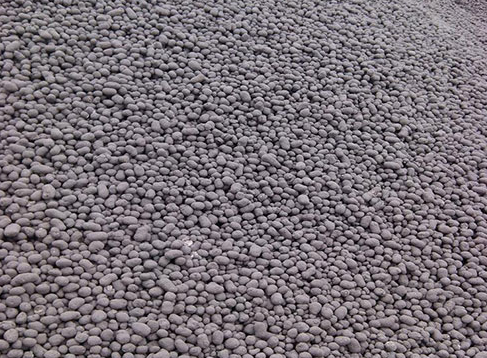

我們能看到陶粒的外觀并不是很好看，但是它在很多地方都有運用到，比如說在衛(wèi)生間浴室，我們用陶粒種花等等，陶粒的性能會受一些因素的影響，下面我們來看看陶粒的性能會受到那些因素的影響。

  首先是質(zhì)料細度，它對陶粒成球質(zhì)量和性能都有較為重要的影響，有些客戶在購買陶粒時，會要求陶粒廠磨細陶粒質(zhì)料，并對其細度進行相應的控制。

  其次是預熱準則。在燒制陶粒時，預熱是重要環(huán)節(jié)，預熱準則不同，進入焙燒期的料球的有機質(zhì)成分不同，也會影響陶粒的性能。在預熱中，有機質(zhì)和碳酸鹽類成分會影響陶粒脹大性能，預熱段溫度過高、時間過長都會影響有機質(zhì)的蒸發(fā)，導致進入焙燒期的料球內(nèi)有機質(zhì)減少，陶粒的脹大功能也會減弱。實驗證明，陶粒廠將焙燒準則控制在1170℃左右，焙燒食客在20分鐘比較合適。

  此外還有焙燒準則。同樣是360℃ 、30分鐘的預熱準則，不一樣的焙燒溫度和焙燒時刻，陶粒的堆積密度會隨著焙燒溫度和時刻的進步而下降，陶粒的強度會隨著焙燒溫度的下降和焙燒時刻的縮短而增加。因此，陶粒廠得出結論，在焙燒陶粒時，低溫快燒的方法可以獲得強度較高的陶粒。
