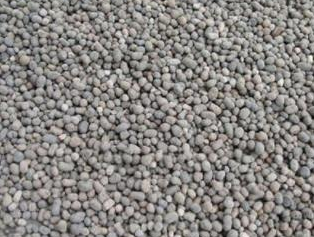

高含水率的輕骨料混凝土早期收縮小于相同強(qiáng)度的普通混凝土，但收縮大于普通混凝土，低含水率的輕骨料混凝土收縮始終大于普通混凝土用。與普通混凝土相比，輕骨料混凝土中的骨料和水泥石的彈性變形、收縮都比較接近。一般陶粒吸水透水嗎？

     陶粒在水泥漿中的吸水行為有別于在水中的吸水，吸水主要發(fā)生在初凝前，伴隨著水泥漿凝結(jié)和水化的深入，陶粒出現(xiàn)放水現(xiàn)象。因此成都陶粒在水泥漿中的吸水過(guò)程是一個(gè)可逆過(guò)程。

　　 可逆的雙重效應(yīng)可導(dǎo)致新拌混凝土的和易性下降，坍落度損失加大，但另一面也能減少或避免泌水。成型后的新澆注混凝土由于陶粒的放水自養(yǎng)護(hù)現(xiàn)象，更能完善輕集料與水泥漿界面的結(jié)合強(qiáng)度，提高混凝土的耐久性。

     在保證施工工藝條件下，要控制好集料的予濕程度。應(yīng)以減少在攪拌、運(yùn)輸、成型階段由于集料吸水導(dǎo)致的和易性下降又能充分保留集料在成型后保持吸放水功能為原則。

　　 恢復(fù)常壓后，均有大量的水立即析出，而且無(wú)論真空或加壓，陶粒孔隙內(nèi)的氣體不可能全部被抽或壓出，恢復(fù)常壓后，由于毛細(xì)管效應(yīng)，孔隙內(nèi)的殘留水份還有一部分會(huì)滯后逐漸排出。

　 　在計(jì)算配合比用水量時(shí)不易嚴(yán)格控制，導(dǎo)致拌合物的用水量失控，還會(huì)在運(yùn)輸、澆注和成型時(shí)出現(xiàn)離析和泌水。采用提前24h灑水予濕或攪拌機(jī)內(nèi)予濕的方法，由于是在常壓下處理的，而且陶粒前10分鐘內(nèi)的吸水激烈，因此只要予濕恰當(dāng)，能保證澆注時(shí)的流動(dòng)性要求，就能較好地發(fā)揮陶粒在水泥漿中的吸放水效應(yīng)。
